Ghid pentru pompe centrifuge cu debit mare: tipuri, dimensionare și sarcină în procese chimice

Dacă ați dimensionat vreodată o linie de transfer pentru o fermă mare de rezervoare sau ați urmărit o buclă de circulație luptă pentru că pompa a fost aleasă numai pe cap, știți deja că „debit mare” este un termen relativ. În lucrul cu pompa centrifugă, înseamnă de obicei un punct de lucru în care volumul contează mai mult decât presiunea. Pompa poate fi în mișcare apă de răcire, fluid de proces chimic, saramură sau un produs cu vâscozitate scăzută printr-o rețea largă de conducte, iar rotorul și carcasa sunt aranjate pentru a trece eficient acel volum. La Jiangsu Feixiang Pump Manufacturing Co., Ltd., munca noastră de zi cu zi cu fabricile chimice și utilizatorii de procese ne-a învățat că cea mai bună pompă centrifugă cu debit mare este rareori cea mai mare din fișa de date; este cel care se potrivește cu curba sistemului, fluidul și realitatea de întreținere.

Ce înseamnă „debit mare” pentru o pompă centrifugă

Debitul este volumul furnizat de o pompă pe unitatea de timp, în timp ce înălțimea este energia pe care o adaugă pe unitatea de greutate de lichid. O pompă centrifugă cu debit mare se află în partea dreaptă a curbei sale de performanță: volum mare, deseori cap modest. De aceea, aceste pompe folosesc de obicei un rotor suspendat cu o singură treaptă, o volută largă și pasaje generoase de aspirație și refulare. Viteza specifică crește pe măsură ce debitul crește în raport cu înălțimea, deplasând modelele către rotoare cu debit mixt și cu debit axial atunci când necesarul de cap este foarte scăzut și necesarul de volum este foarte mare.

Este important să nu confundați debitul mare cu presiunea ridicată. O pompă poate avea dimensiuni mari, dar totuși oferă doar câteva bare de cap. În schimb, o pompă cu mai multe trepte poate produce presiune ridicată cu un debit relativ modest. Întrebarea practică este unde curba sistemului intersectează curba pompei și dacă pompa selectată funcționează în apropierea punctului de eficiență maximă. Pentru lichidele cu vâscozitate scăzută, cum ar fi apa, solvenții și multe fluxuri chimice, pompele centrifuge sunt potrivite pentru că pot trece volume mari cu o construcție relativ simplă.

Configurații comune ale pompelor centrifuge cu debit mare

Sarcinile de debit ridicat sunt îndeplinite de mai multe aranjamente ale pompei, iar alegerea corectă depinde de înălțime, dispunerea, fluidul și cât de des va funcționa unitatea. O pompă de proces orizontală cu o singură etapă este adesea prima opțiune pentru transferul general, deoarece este accesibilă și ușor de întreținut. Pompele verticale economisesc spațiu pe podea și păstrează un traseu scurt de aspirație în bazine sau gropi de circulație. Pompele cu debit axial duc mai departe ideea de debit mare, folosind rotoare tip elice pentru volume foarte mari la înălțime mică. Unitățile cu mai multe trepte intră în imagine atunci când același debit trebuie să fie livrat la o presiune mai mare, deși carcasa devine mai lungă și mai complexă.

În serviciul chimic, pompa trebuie, de asemenea, să respecte materialele și etanșarea. O pompă standard de proces chimic poate fi furnizată din fontă, oțel inoxidabil sau alte aliaje, cu etanșări mecanice potrivite fluidului. Poate fi necesară o pompă căptușită sau rezistentă la coroziune pentru soluții de acizi, alcaline și săruri. Pentru sarcini de circulație foarte mare, cum ar fi buclele de evaporare și cristalizare, un design cu flux axial poate fi mai eficient decât forțarea unei pompe centrifugă cu debit mare să funcționeze departe de punctul cel mai bun. Al nostru Discuție despre performanța pompei cu flux axial acoperă acest compromis mai detaliat.

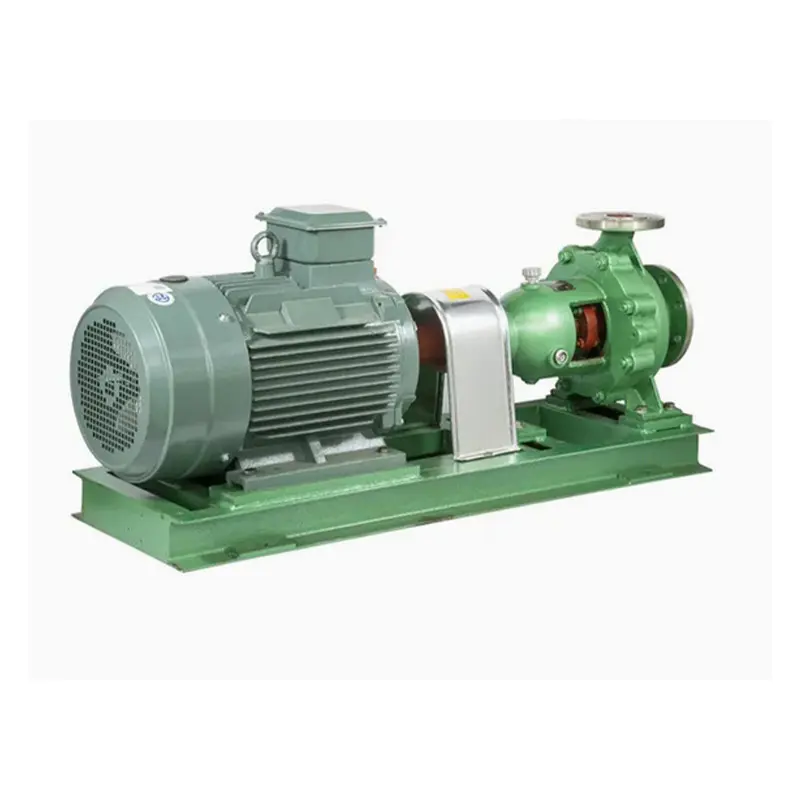

Pompă centrifugă chimică orizontală de tip IH Pentru lichide corozive, asemănătoare apei, fără substanțe solide, această pompă ISO2858 cu o singură treaptă oferă o gamă largă de debit și putere pentru procesele chimice. Vizualizare produs →

Comparație rapidă a stilurilor de pompe cu debit mare

Unde se potrivesc pompele centrifuge cu debit mare în instalațiile de proces

Pompele centrifuge cu debit mare apar în mai multe locuri decât se așteaptă mulți oameni. Aceștia gestionează apa de răcire și apa de serviciu, transferă produsul între rezervoare, alimentează epuratoarele, circulă saramură sau fluidul termic și susțin sistemele de manta de reactor. În fabricile chimice, aceeași familie de pompe poate fi utilizată pentru soluții diluate, solvenți și alte lichide cu vâscozitate scăzută, cu condiția ca materialele umede și etanșările să fie compatibile. Când fluxul conține solide sau gaze, imaginea se schimbă și poate fi nevoie de un design diferit sau de o instalație modificată.

O distincție utilă este între transfer și circulație. O pompă de transfer are de obicei un ciclu definit de pornire și oprire și poate avea nevoie de capacitatea de autoamorsare sau de ridicare cu aspirație. O pompă de circulație funcționează pentru perioade lungi, astfel încât eficiența și funcționarea stabilă în apropierea celui mai bun punct de eficiență contează mai mult. Circuitele de evaporare și cristalizare sunt un bun exemplu: pompa trebuie să miște un volum mare de lichid cu o înălțime disponibilă scăzută, iar selecția greșită poate provoca cavitație, vibrații sau consumul de energie inutil. Acesta este unul dintre motivele pentru care gama noastră de pompe include atât centrifuge de proces, cât și pompe chimice cu flux axial pentru circulație de mare volum.

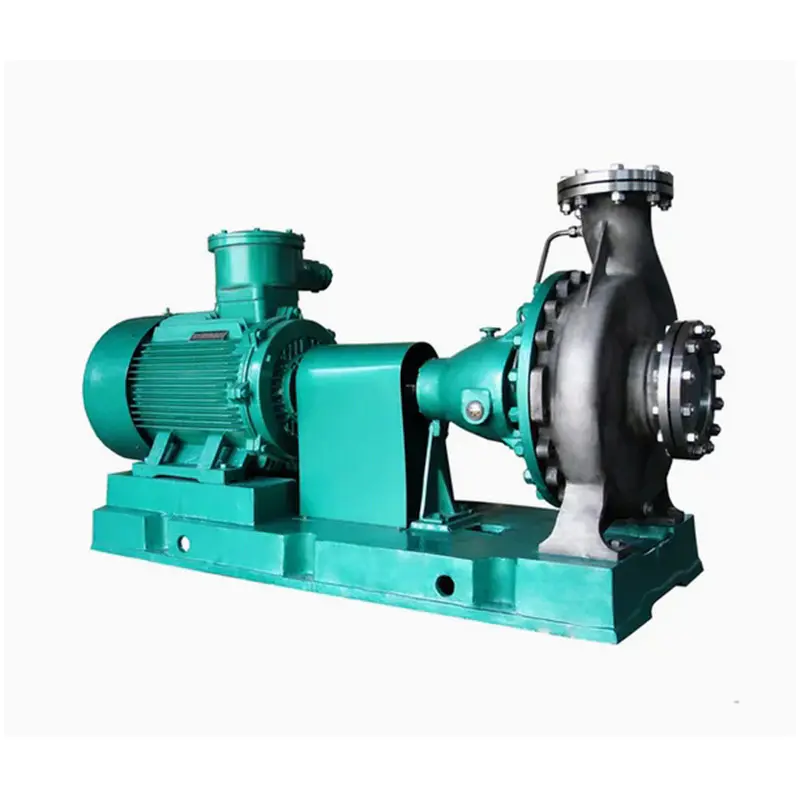

Pompă standard pentru procese chimice CZ Pompă de proces chimic cu deschidere din spate pentru fluide corozive sau cu temperatură ridicată, cu debite până la 1500 m³/h și întreținere fără deschidere a conductei. Vizualizare produs →

Lista de verificare a dimensiunilor și selecției

O selecție de încredere începe cu date, nu cu dimensiunea unui cadru. Notați debitul normal și maxim, înălțimea necesară, proprietățile fluidului și temperatura de funcționare înainte de a vă uita la curbe. Apoi verificați cu atenție partea de aspirație. Multe pompe cu debit mare sunt învinuite pentru cavitație atunci când problema reală este insuficienta capului de aspirație net pozitiv disponibil, o linie lungă de aspirație sau un cot prost plasat. Următoarele verificări reprezintă un punct de plecare practic.

1. Punct de sarcina: Confirmați fluxul de proiectare și înălțimea, plus orice marjă de capacitate viitoare. Evitați adăugarea de margini arbitrare care împing pompa în partea dreaptă a curbei sale.
2. Date fluide: Înregistrați vâscozitatea, densitatea, conținutul de solide, gazul dizolvat, corozitatea și temperatura. Acestea determină tipul pompei, materialele și aranjamentul etanșării.
3. Marja NPSH: Comparați NPSH disponibil cu NPSH necesar pe întregul interval de debit, nu numai la punctul de proiectare.
4. Materiale si sigilii: Potriviți părțile umede cu fluidul și alegeți un plan de spălare a etanșării care poate fi întreținut pe teren.
5. Șofer și control: Verificați dimensionarea motorului, metoda de pornire, funcționarea cu viteză variabilă și efectul schimbării vitezei asupra debitului și înălțimii.
6. Aspect: Păstrați conductele de aspirație scurte și directe, asigurați o scufundare adecvată și lăsați spațiu pentru accesul de întreținere.

De asemenea, vă ajută să întrebați cum va fi funcționată pompa. O unitate care funcționează la viteză maximă ani de zile are priorități diferite față de una care este accelerată sau comutată frecvent. Dacă sistemul are nevoie de o gamă largă de debit, controlul vitezei variabile poate fi mai util decât un trim mai mare al rotorului. Dacă fluidul este coroziv, o construcție căptușită sau inoxidabilă poate costa mai mult în avans, dar reduce timpul de nefuncționare. Scopul nu este de a găsi cel mai mare număr de debit; este să găsești o pompă care să stea într-o fereastră de funcționare sănătoasă.

Note de instalare, operare și întreținere

Pompele centrifuge cu debit mare recompensează o bună instalare. Chituirea plăcii de bază, alinierea arborelui și suportul conductelor contează deoarece volumele mari de curgere pot produce forțe de reacție vizibile. Conducta de aspirație trebuie să fie lipsită de puncte înalte în care se poate colecta aer, iar pompa nu trebuie să funcționeze niciodată uscată decât dacă este proiectată special pentru această sarcină. În timpul punerii în funcțiune, verificați rotația, scurgerile de etanșare, vibrațiile și curentul motorului la punctul real de funcționare. O pompă care este zgomotoasă sau vibrează la pornire poate fi cavitată, aliniată greșit sau să funcționeze departe de debitul proiectat.

În funcționarea de zi cu zi, urmăriți presiunea de aspirație, presiunea de refulare, indicarea debitului și temperatura rulmenților. O pierdere treptată a debitului poate indica un rotor uzat, o sită de aspirație parțial blocată sau o schimbare a procesului. Defecțiunile etanșării mecanice se datorează adesea funcționării uscate, fluxului slab de spălare sau nealiniere, mai degrabă decât etanșarea în sine. Păstrați inelele de uzură și garniturile de rezervă pentru unitățile critice și înregistrați curba pompei la punerea în funcțiune, astfel încât schimbările viitoare de performanță să poată fi evaluate în raport cu o linie de bază cunoscută. Pentru sarcini la temperaturi ridicate sau corozive, un program de întreținere preventivă bazat pe starea etanșării și tendința vibrațiilor este de obicei mai util decât un interval fix de revizie.

Pompă cu debit axial vertical pentru sarcini de volum mare Pompă verticală cu debit axial pentru sarcini de volum mare, cu înălțime redusă; Orientarea pentru economisirea spațiului se potrivește pentru irigații, controlul inundațiilor, tratarea apelor uzate și instalațiile constrânse. Vizualizare produs →

Lucrul cu un producător de pompe în regim de debit mare

Jiangsu Feixiang Pump Manufacturing Co., Ltd. construiește pompe chimice din anii 1980, iar gama noastră de produse acoperă pompe pentru procese chimice, pompe rezistente la coroziune, pompe de înaltă temperatură, pompe cu flux axial, pompe cu autoamorsare și echipamente aferente. Această lățime este utilă atunci când o sarcină de debit mare se suprapune cu compatibilitatea chimică sau cu o temperatură ridicată, deoarece conversația se poate muta de la „ce pompă este cea mai mare” la „ce combinație hidraulică și de materiale se potrivește acestei linii”. Familiile noastre de pompe de proces CZ, HJ, IH și ZA deservesc diferite părți ale acelei hărți, în timp ce pompele de circulație cu flux axial și vertical acoperă aplicații cu volum mare, cu înălțime redusă.

Dacă plănuiți o nouă instalare sau înlocuiți o pompă care nu s-a potrivit niciodată, trimiteți-ne debitul, înălțimea, datele fluidului, temperatura și o schiță simplă a structurii conductelor. Putem revizui cu dvs. sarcina și vă recomandăm o configurație practică. Scopul este o pompă centrifugă cu debit mare care își face treaba în liniște, eficient și cu întreținere pe care echipa dvs. o poate gestiona.
