FSB Fluoroplastic aliaj al pompei de performanță Tabelul parametrilor

Specificații și model	Debit (M3/H)	Cap (M)	Diametrul de aspirație (mm)	Scuipat (mm)	Putere (KW)	Viteză de rotație (r/min)	Înălțimea de aspirație (M)	Eficienţă%
25FSB-10L	1.5	10	25	20	2.2	2900	6	29
25FSB-18L	3.6	18	25	20	2.2	2900	6	27
40FSB-15L	10	15	40	32	3	2900	6	40
40FSB-20L	10	20	40	32	3	2900	6	42
40FSB-30L	10	30	40	32	3	2900	6	38
40FSB-40L	10	40	40	32	4	2900	5.5	35
40FSB-50L	10	50	40	32	5.5	2900	5	33
50FSB-20L	15	20	50	40	4	2900	6	51
50FSB-25L	15	25	50	40	4	2900	6	49
50FSB-30L	15	30	50	40	4	2900	6	44.5
50FSB-40L	15	40	50	32	5.5	2900	5.5	35
50FSB-50L	15	50	50	32	7.5	2900	5.5	33
65FSB-32L	29	32	65	50	5.5	2900	6	57
65FSB-40L	29	40	65	40	7.5	2900	5.5	53
65FSB-50L	29	50	65	40	11	2900	5.5	46
80FSB-20L	50	20	80	65	7.5	2900	6	69
80FSB-30L	50	30	80	65	7.5	2900	5.5	64
80FSB-34L	50	34	80	65	11	2900	5.5	64
80FSB-38L	50	38	80	50	11	2900	5.5	60
80FSB-50L	50	50	80	50	15	2900	6	53
80FSB-80L	50	80	80	50	22	2900	5.5	36
100FSB-32L	100	32	100	80	18.5	2900	5.5	70
100FSB-40L	100	40	100	80	22	2900	5.5	70
100FSB-50L	100	50	100	65	30	2900	5.5	62
125FSB-32L	200	32	125	80	30	2900	5.5	72
125FSB-50L	200	50	125	100	45	2900	5.5	64
150FSB-32L	200	32	150	100	30	1450	6	77
150FSB-50L	200	50	150	100	55	1450	5	75
200FSB-32L	400	32	200	150	55	1450	3	81
200FSB-50L	400	50	200	150	75	1450	3	79

FSB aliaj fluoroplastic este materialul pozitiv rezistent la coroziune din lume astăzi. Compania noastră folosește acest material pentru a produce pompe centrifuge din aliaj fluoroplastic FSB și FSB-D, care au o rezistență la coroziune extrem de puternică, rezistență mecanică ridicată, fără îmbătrânire și nu se descompune toxinele și pot transporta acizi, alcali, oxidanți și alte medii extrem de corozive ale oricărei concentrații, astfel încât să fie utilizat pe scară largă în chimie, petrol Papermking, electroplaare, alimente și alte industrii.

Utilizarea, instalarea și precauțiile pompei FSB

1. Pompa și motorul trebuie inspectate înainte de instalare. Toate părțile ar trebui să fie intacte și nu ar trebui să existe resturi în pompă.
2. Puneți pompa într -o poziție orizontală, conectați conductele de intrare și ieșire și porniți sursa de alimentare. Apoi întoarceți cuplarea cu mâna. Verificați dacă există fricțiuni. Dacă rotația este ușoară și chiar, instalarea este completă.
3. Oțelul de pompe din aliaj din plastic este mai slab decât cel al metalelor, astfel încât greutatea conductei nu poate fi presată direct pe corpul pompei. Conductele de intrare și de ieșire ar trebui să fie susținute de paranteze suplimentare. Pompele cu ridicare mare trebuie, de asemenea, echipate cu o supapă de control la priză pentru a preveni schimbările bruște. Opriți daunele ciocanului de apă.
4. Toate îmbinările trebuie menținute sigilate pentru a împiedica scurgerea de aer și lichidul să afecteze performanța pompei.
5. Dacă în timpul funcționării se găsește vreo vibrație sau un sunet anormal, mașina trebuie oprită pentru a verifica cauza. Mașina poate funcționa numai după eliminarea problemei.

Această pompă este proiectată și optimizată folosind computere. Compania are un suport tehnic puternic, o experiență de producție bogată și metode complete de testare pentru a asigura o calitate stabilă și fiabilă a produsului.

Pornind și oprindu -se
1. Umpleți pompa de apă cu suficient lichid (primi lichid).
2. Verificați dacă nivelul de ulei din camera de ulei a suportului este în intervalul specificat.
3. Verificați direcția de rulare a motorului. Reglați marca de rotație a pompei.
4. Închideți supapa de ieșire și cocoșul de ecartament de presiune.
5. Porniți motorul. Deschideți cocoșul gabaritului de presiune. Deschideți încet supapa de ieșire. Când presiunea
6. În timpul unei opriri importante, închideți supapa de ieșire a apei și apoi tăiați sursa de alimentare.
Când indicatorul contorului de forță indică poziția necesară, opriți reglarea dimensiunii supapei de ieșire a apei.

Fluoroplastic aliaj centrifugal pompă sensul
50FSB-30DL
50 reprezintă diametrul portului de aspirație (mm)
FS reprezintă că materialul pieselor în contact cu mediul este fluoroplastic
B înseamnă pentru pompa centrifugă cu o singură etapă cu o singură etapă
30 reprezintă capul (m)
D înseamnă tipul de conectare la suport scurt
L înseamnă conexiunea arborelui (cu placa de jos)

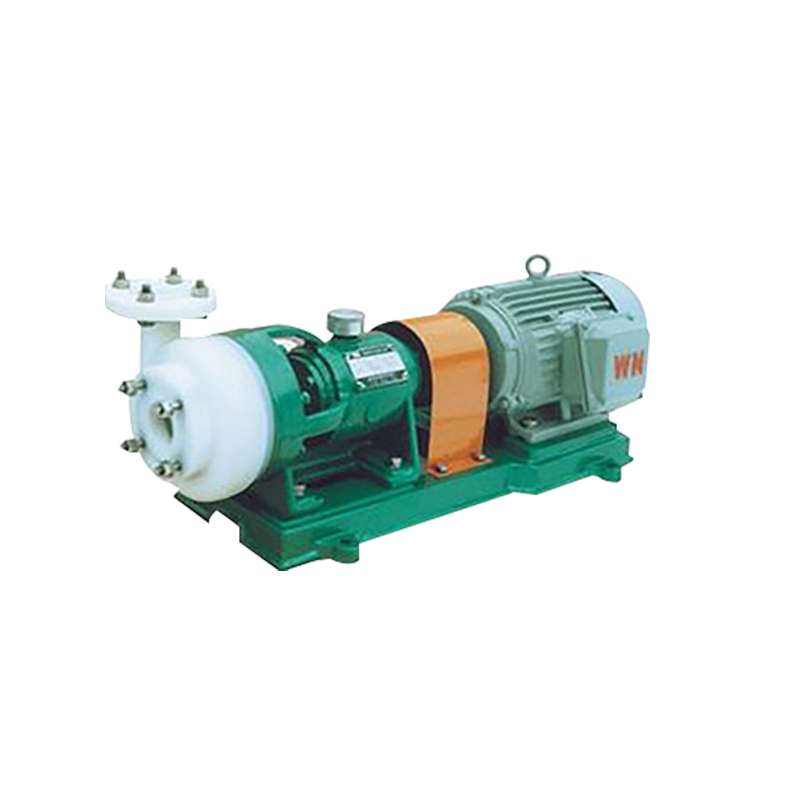

Caracteristici ale produsului cu pompă centrifugă cu aliaj fluoroplastic:

Pompa de aliaj fluoroplastic de tip FSB este format dintr-un corp de pompă, rotor, capac, garnituri, suporturi, arbore de pompă, cuplare, șuruburi de ridicare, piulițe, placă de bază etc.

. Are avantajele unei structuri compacte și rezonabile, rezistență puternică la coroziune, performanță strânsă și fiabilă de etanșare, funcționare stabilă, zgomot redus, rezistență mecanică ridicată, fără îmbătrânire, fără descompunere a toxinei, întreținere convenabilă, cale de flux netedă, eficiență ridicată și economie de energie.

2. O bucată de oțel inoxidabil (1CR18ni9Ti) este încorporată în partea dreaptă a glandei și este confecționată din aliaj din plastic.

3. Reacler: Metoda de conectare la arbore este adoptată. Arborele metalic este prelucrat dintr-o rotundă de oțel de înaltă calitate și apoi înfășurat cu fluoroplastic și presat la temperaturi ridicate pentru a face ca rotorul și arborele metalic să fie ferm integrate pentru a se asigura că rădăcina arborelui și partea din spate a rotorului pot rezista cuplului în timpul rotației-forță, astfel încât partea de flux mediu să fie confecționată din aliaj din plastic.

4. Sigiliu mecanic: adoptă tehnologie de etanșare mecanică reglabilă de tip WB2 și tip ST, care nu necesită apă de răcire. Este confecționat din carbură de siliciu, ceramică de alumină de înaltă puritate, umplută cu PTFE, grafit și alte materiale.

Demontarea și instalarea pompei FSB

Demontarea pompei

1. Pompa și motorul sunt conectate cu un cuplaj cu gheare. Când se dezasamblează, slăbiți cele patru șuruburi de conectare între suport și bază pentru a detașa pompa de motor.

2. Slăbiți șuruburile de conectare de pe capacul spate al corpului pompei. Folosiți un mâner din lemn pentru a atinge corpul pompei pentru a -l dezactiva ușor.

3. Slăbiți șuruburile de ridicare din cuplajul care conectează arborele rotorului la axul pompei prin conic Morse.

4. Slăbiți mișcarea sigiliului mecanic! Fără a repara șurubul, folosiți un ciocan de lemn pentru a lovi ușor șurubul agățat în centrul cuplajului. Slăbiți congelul morse al arborelui rotorului și al pompei și scoateți rotorul, capacul din spate și sigilați inelul în mișcare. Slăbiți capacul din spate. Scoateți șurubul glandei superioare și rupeți -o.

5. Slăbiți șuruburile glandei stânga și dreapta ale arborelui pompei. Scoateți arborele pompei și rulmenții și curățați camera de ulei de suport.
